GRAPHISOFT ARCHICAD

• Mengapa Harus Beralih dari CAD ke BIM?

BIM dan CAD mewakili dua pendekatan yang berbeda secara mendasar terhadap desain dan dokumentasi bangunan. Aplikasi CAD (Computer Aided Design) meniru proses "kertas & pensil" tradisional sejauh gambar elektronik dua dimensi dibuat dari elemen grafis 2 dimensi seperti garis, hatch dan teks, dll

• TUJUAN

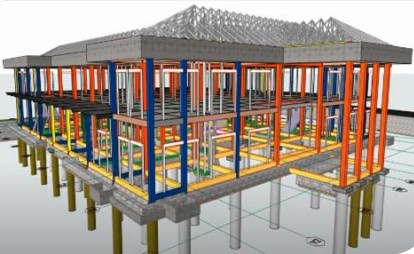

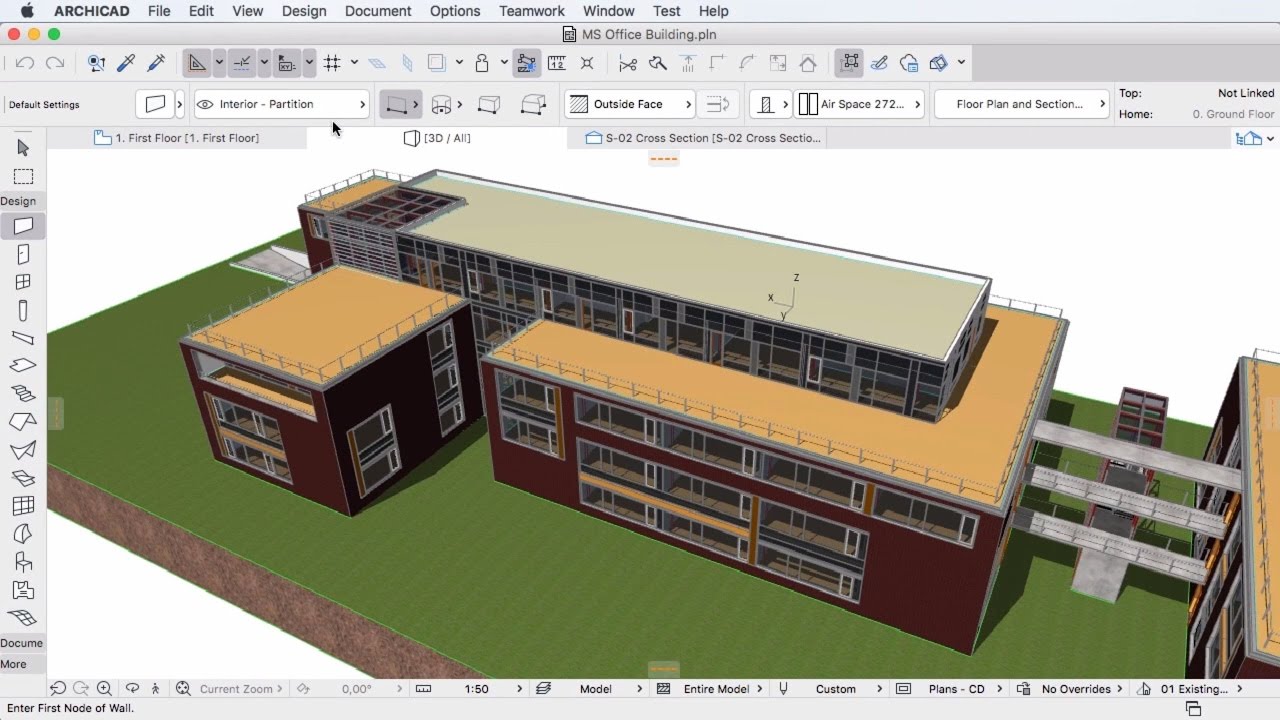

Tujuan yang hendak dicapai dalam pelatihan ini adalah : Menguasai pengoperasian BIM ARCHICAD untuk pekerjaan Struktur, Arsitektural serta MEP yang meliputi lingkup pekerjaan : Modelling bangunan termasuk, Dinding, Kaca, Facade, Atap, pewarnaan bahan, Pintu, Jendela, Tangga, kolom balok, jaringan listrik, ducting, HVAC serta instalasi lainya juga object bangunan custom yang diinginkan. Lalu menggambarkan modelnya dalam bentuk 3 dimensi, serta otomatis menghasilkan QTO (quantity material Take OFF) serta membuat gambar 2D atau gambar teknis pada Kop tanpa membuatnya dengan cara manual.

• SASARAN PENGGUNA

Design Engineer, Civil Engineer, Arsitek, Senior Drafter dan semua pihak yang berkecimpung dalam bidang pekerjaan Perencanaan dan Konstruksi.

• SILABUS MATERI

1. Introduction to the Archicad 2. Basic drawing and editing tools 3. Setting up levels and grids 4. Modeling Walls 5. Working with Doors and Windows 6. Working with Curtain Walls 7. Views 8. Adding Components 9. Floors 10. Column 11. Sloop 12. Ceiling 13. Stairs & Railing 14. Ramps 15. Defining Families 16. Construction documents and 2D technical drawing 17. Annotating construction documents 18. Detailing 19. Bar bending schedule 20. MTO 21. Scheduling
